سیستم سوخترسانی (انژکتورها ۲)



سنسورها

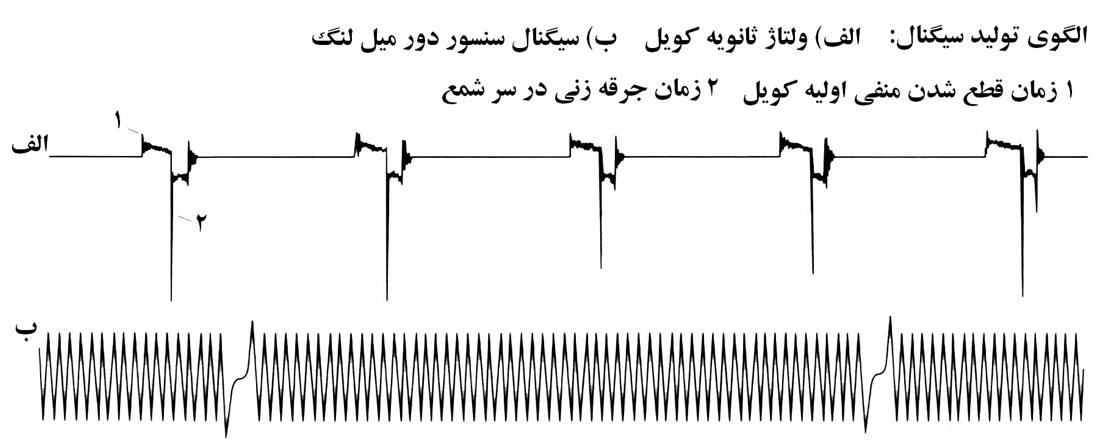

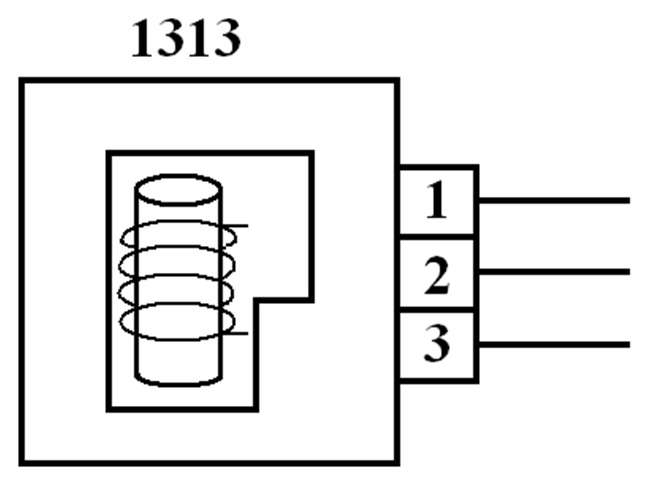

سنسور دور موتور یا موقعیت میل لنگ (Engine Speed Sensor)

ECU  از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

 ۱- محاسبه زمان جرقه زنی و پاشش سوخت

 ۲- محاسبه دور موتور

 ۳- تنظیم دور آرام

 ۴- تشخیص حالت موتور

sensor-millang

(برای دیدن عکسها با اندازه واقعی بر روی آنها کلیک کنید)

رنگ سوکت: قهوه ای
تعداد پایه: ۳
محل قرارگیری این سنسور برروی پوسته کلاچ مقابل فلایویل می باشد. فاصله نوک سنسور با دندانه های فلاویل حدود ۰٫۵ ±  ۱  میلیمتر می باشد

sensor-millang-2

sensor-millang-1

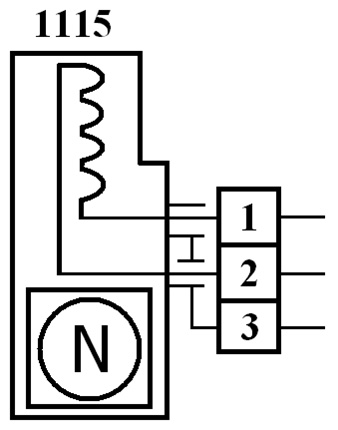

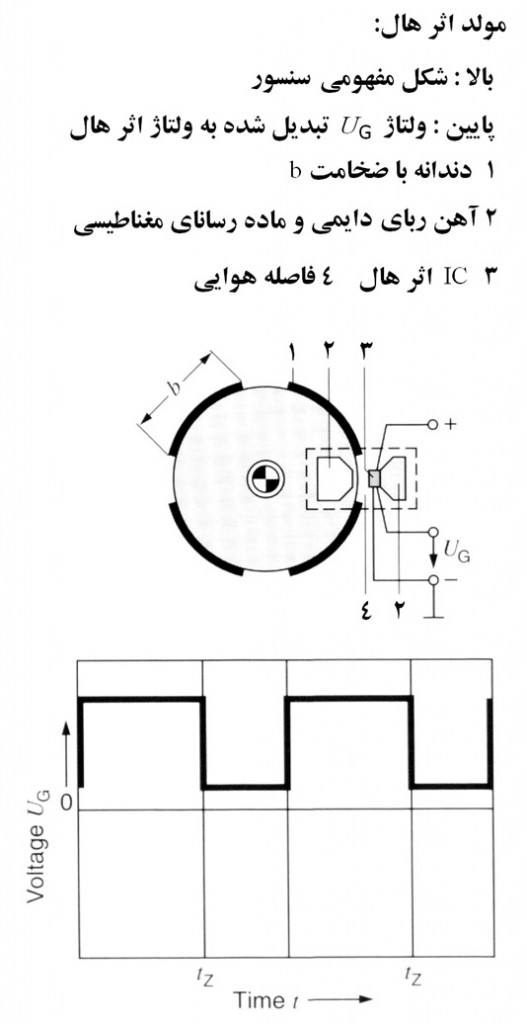

سنسور موقعیت میل سوپاپ (Camshaft Position Sensor)
ECU  از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

۱- شناسایی سیلندرها برای جرقه زنی

 ۲- شناسایی و محاسبه زمان دقیق پاشش برای هر سیلندر در حالت ترتیبی

 ۳- شناسایی سیلندرهایی که احتراق ناقص در آنها صورت می گیرد.

 ۴- پشتیبانی اطلاعات سنسور دور موتور(دور میل لنگ = دور میل سوپاپ × ۲)

sensor-mil-soopap

رنگ سوکت: آبی

تعداد پایه: ۳

محل قرارگیری این سنسور برروی سرسیلندر و در یک سر میل سوپاپ می باشد.

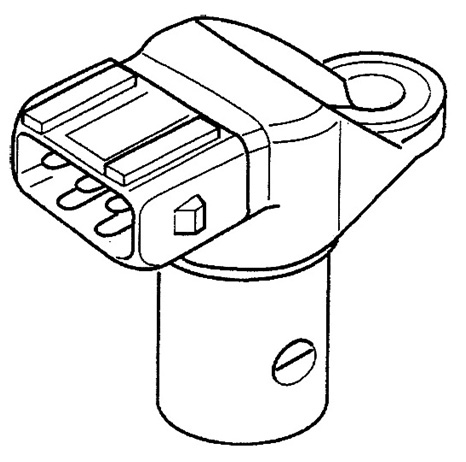

sensor-mil-soopap-1



sensor-mil-soopap-2-527x1024



Vehicle-Speed-Sensor-2
سنسور موقعیت دریچه گاز (Throttle Position Sensor)

ECU  از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

۱- محاسبه مقدار دبی حجمی هوای ورودی به موتور

۲- شناسایی وضعیتهای دریچه گاز (دور درجا، نیمه باز، کاملا باز)

۳- شناسایی و تشخیص وضعیتهای مختلف موتور (شتابگیری مثبت، شتابگیری منفی و …)

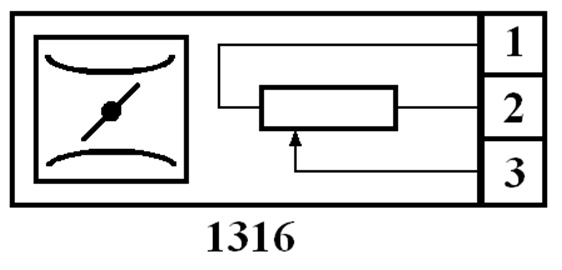

TPS-1

رنگ سوکت:     سفید    یا مشکی

 تعداد پایه: ۳

محل قرارگیری این سنسور برروی دریچه گاز می باشد. محور دریچه گاز از یک طرف به سیم پدال گاز و از طرف دیگر به این سنسور متصل می باشد.



TPS-3-604x270

TPS-2

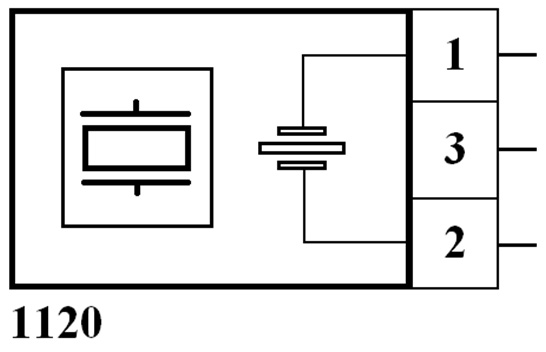

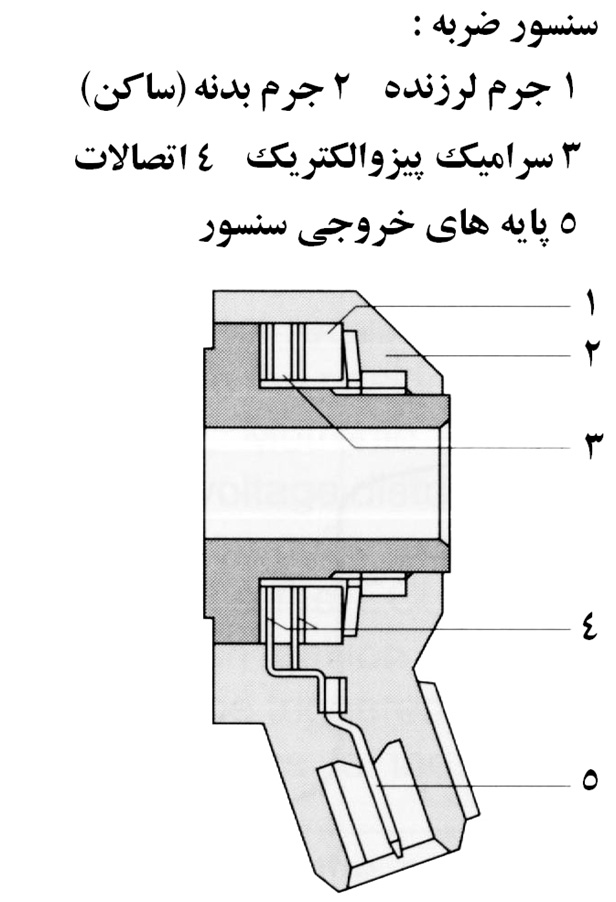

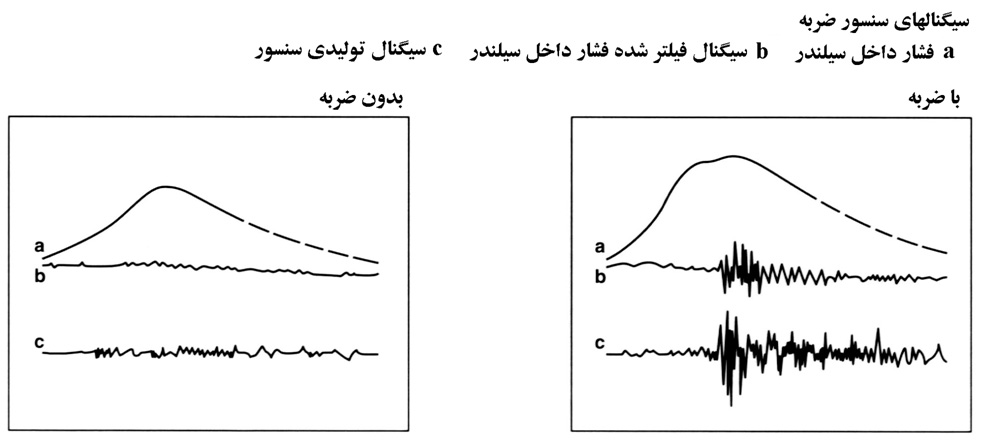

سنسور ضربه (Knock Sensor)
ECU  از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

 ۱- تنظیم صحیح آوانس جرقه

 ۲- جلوگیری از ایجاد پدیده ی کوبش در سیلندر

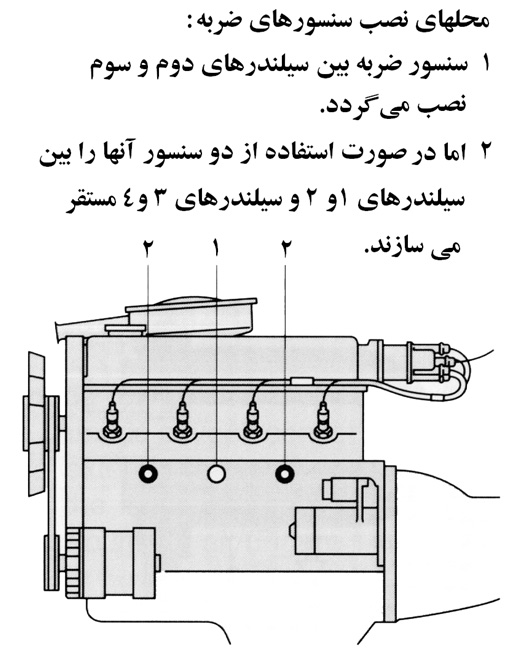

Knock-Sensor-1

رنگ سوکت:     سفید    یا مشکی

تعداد پایه: ۲ یا ۳

محل قرارگیری این سنسور بین سیلندر ۲ و۳ می باشد.



Knock-Sensor-2



Knock-Sensor-3





Knock-Sensor-4

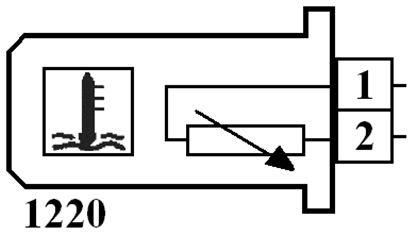

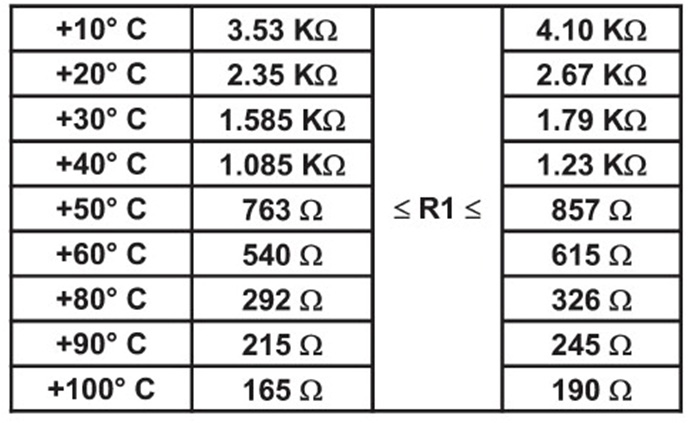

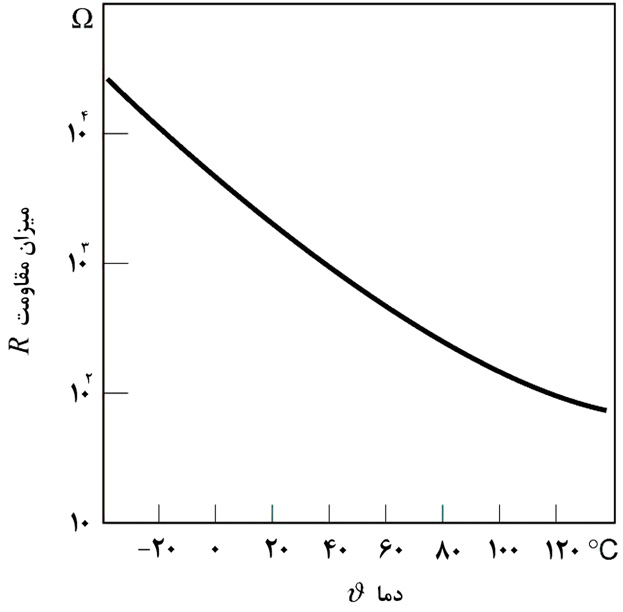

سنسور دمای مایع خنک کننده موتور (Coolant Temperature Sensor)
ECU  از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

۱- تشخیص حالتهای موتور اعم از استارت سرد، استارت گرم و …

 ۲- کنترل موتور در حالت استارت سرد (ساسات) برای سریع تر رسیدن موتور به دمای نرمال کاری (ºC 80)

 ۳- گزارش دمای موتور به نشان دهنده های پشت آمپر

 ۴- کنترل فن سیستم خنک کننده موتور

Temperature-Sensorرنگ سوکت: سبز

 تعداد پایه: ۲

محل قرارگیری این سنسور بر روی سرسیلندر و در روی محفظه ی ترموستات می باشد.



Temperature-Sensor-2





Temperature-Sensor-4

Temperature-Sensor-3

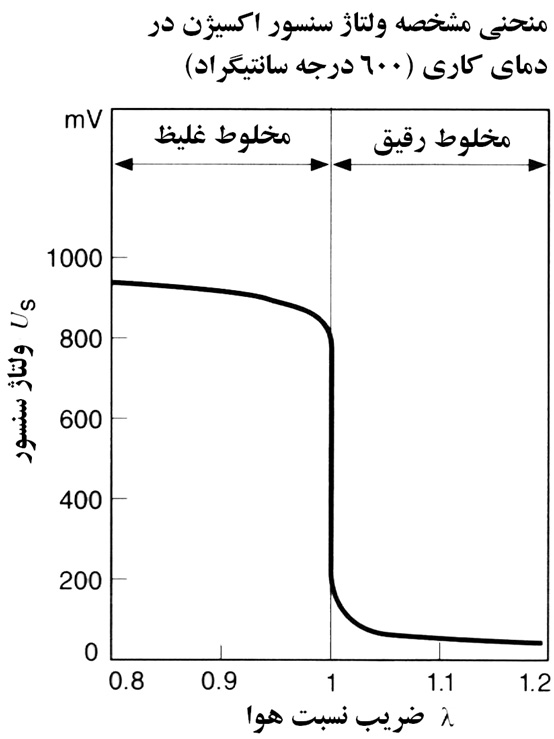

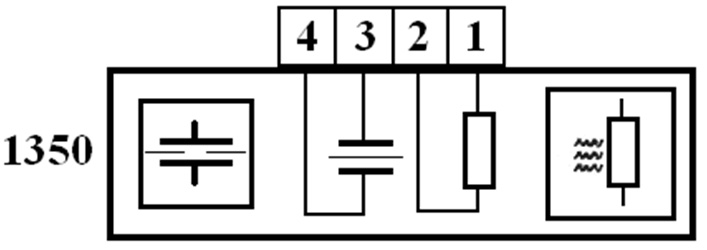

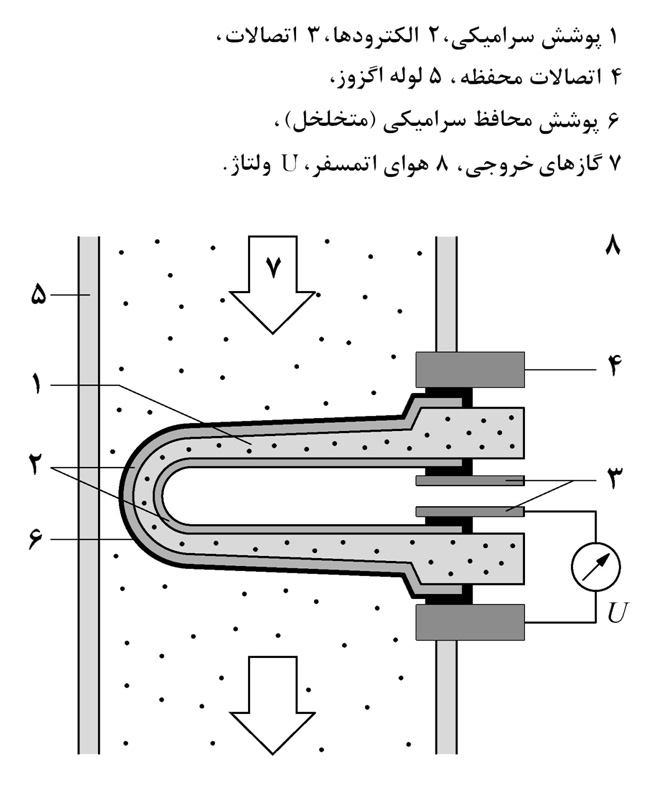

سنسور اکسیژن (Oxygen Sensor)
 ECU  از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

 ۱- تصحیح مقدار سوخت پاشیده شده در مخلوط هوا و سوخت

 ۲- بررسی عملکرد و راندمان مبدل کاتالیزوری

Oxygen-Sensor رنگ سوکت: مشکی

تعداد پایه: ۴

محل قرارگیری این سنسور بر روی منیفولد گاز خروجی از موتور می باشد.

در صورت استفاده از دو سنسور اکسیژن، دیگری بعد از مبدل کاتالیزوری نصب می شود.



Oxygen-Sensor-3 Oxygen-Sensor-2



Oxygen-Sensor-4

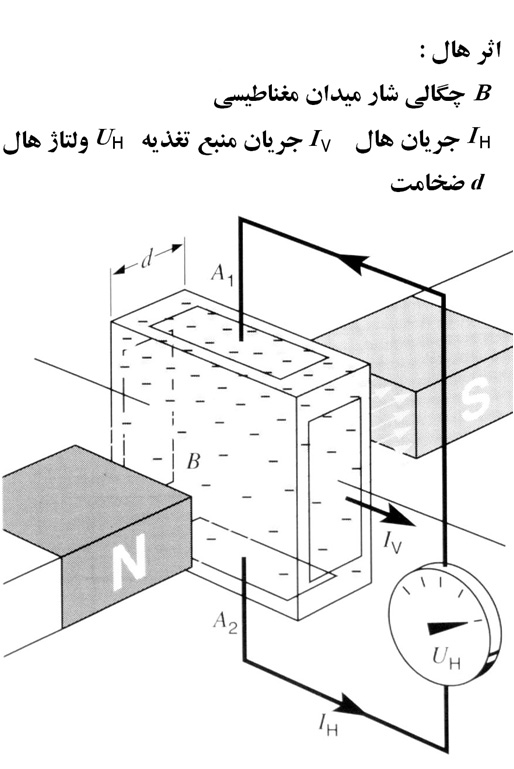

سنسور سرعت خودرو (Vehicle Speed Sensor)
ECU از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

 ۱- مشخص نمودن سرعت خودرو و نمایش آن برروی پشت آمپر

 ۲- شتابگیری خود را در هنگام تعویض دنده بهینه می نماید.

 ۳- وضعیت موتور و خودرو را از نظر بار موتور، سرعت و … تشخیص می دهد.



Vehicle-Speed-Sensor

محل قرارگیری این سنسور بر روی پوسته گیربکس و بر روی دنده کیلومتر شمار می باشد.

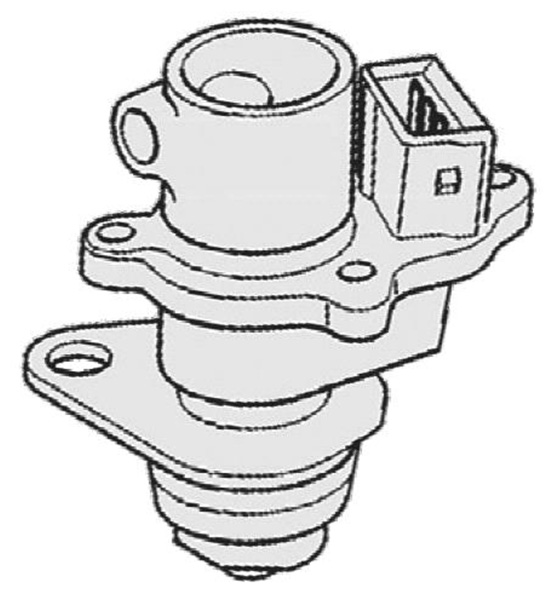

Vehicle-Speed-Sensor-1



Vehicle-Speed-Sensor-2

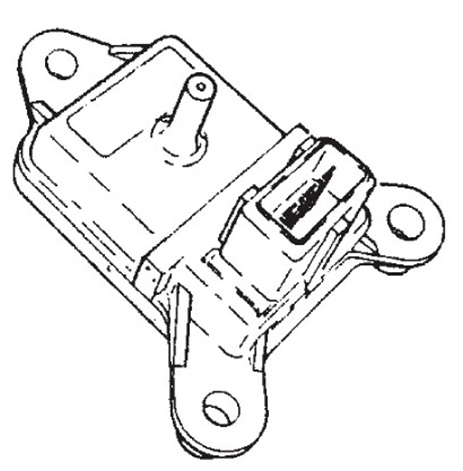

سنسور فشار هوای منیفولد (Manifold Air Pressure)
ECU از اطلاعات این سنسور برای موارد زیر استفاده می نماید:

۱- سنجش میزان بار موتور

 ۲- اندازه گیری میزان جرم هوای ورودی به موتور

 ۳- جبران کاهش فشار هوا در ارتفاعات

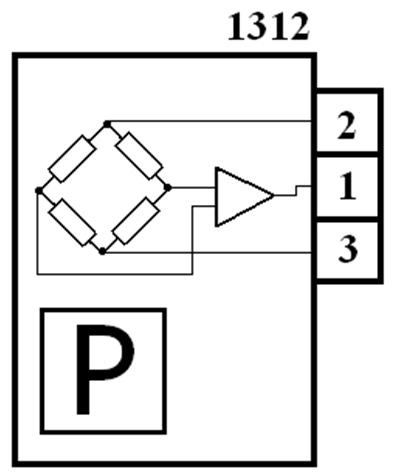

Manifold-Air-Pressureرنگ سوکت: مشکی

تعداد پایه: ۳

محل قرارگیری این سنسور در خودروهای پژو ۲۰۶ ، پیکان و پژو RD

بر روی منیفولد هوای ورودی به موتور و در خودروهای پژو ۴۰۵ ، سمند و پژو پارس

روی سینی فن جلوی خودرو است که خلاء منیفولد توسط یک شلنگ رابط به آن وصل می گردد.

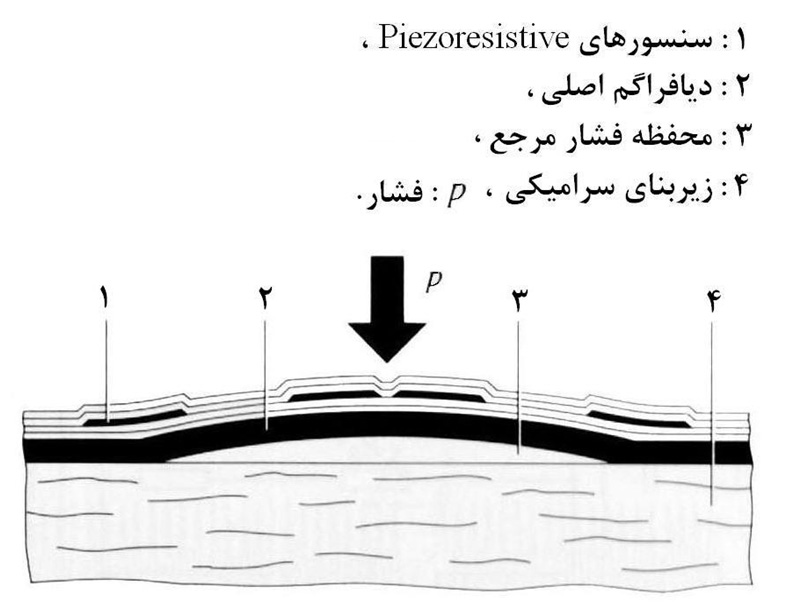

Manifold-Air-Pressure-1 Manifold-Air-Pressure-2 Manifold-Air-Pressure-3

سنسور دمای هوا (Air Temperature Sensor )
ECU  از اطلاعات این سنسور بمنظور زیر استفاده می نماید:

-محاسبه ی دقیق دبی جرمی هوای ورودی به موتور

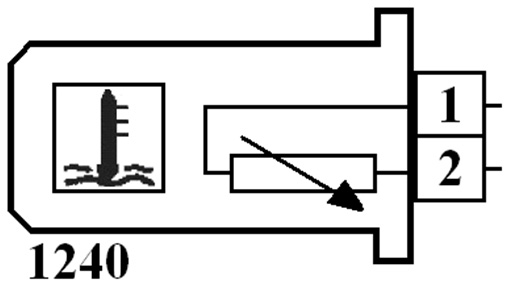

Air-Temperature-Sensor

رنگ سوکت: سبز

 تعداد پایه: ۲

محل قرارگیری این سنسور بر روی محفظه ی دریچه گاز می باشد.

ولی در برخی خودروها با سنسور فشار هوای منیفولد به صورت مجتمع بوده و بر روی منیفولد نصب می گردد.

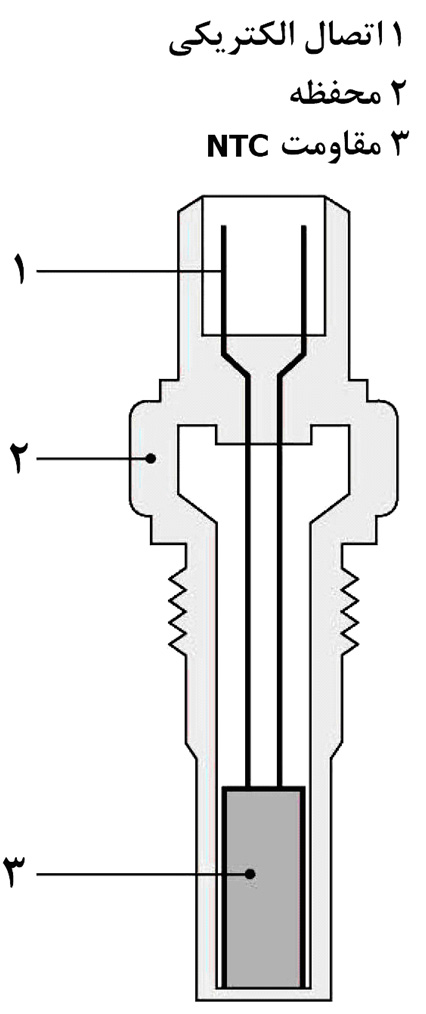

Air-Temperature-Sensor-2

Air-Temperature-Sensor-4-604x270







 این مطلب ادامه دارد….
